UWB653Pro：UWB測距、定位、數傳高速率 AES-128

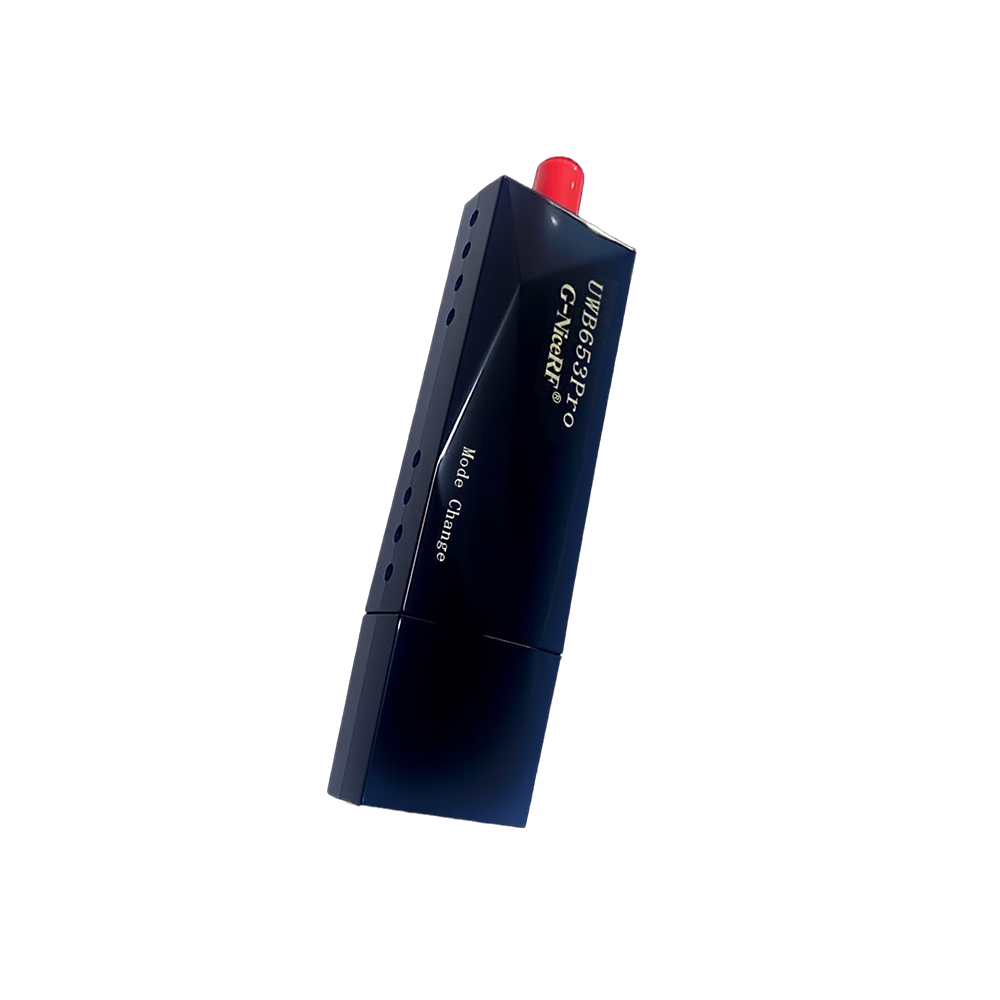

UWB653Pro模塊是思為無線推出的一款基于UWB（Ultra Wide Band，超寬帶）技術的無線通訊模塊，遵循IEEE 802.15.4-2020 Standard協議。UWB653Pro模塊基于Qorvo DW3000 UWB芯片設計，集成高性能射頻功放、MCU及通用IO接口，并包含ESD保護器件。UWB653Pro模塊將UWB技術應用中的數據通訊、測距、定位功能集于一身，通過串口實現遠程通信、精準測距/定位及硬件控制功能。

該產品與我司的UWB650Pro、UWB650模塊功能兼容，用戶可自主搭配使用。

聯系我們

規格書&附件下載

產品規格書：UWB653Pro USB口測距通信定位模塊V1.0.pdf

PC軟件：UWBTools V1.2(新版PC軟件).zip

產品規格書：固件升級.zip

其它附件：UWB650PC軟件使用說明.pdf

其它附件：UWB天線延遲校準.rar

其它附件：UWB650模塊使用說明.pdf

性能參數

特點&應用

操作說明

機械尺寸

產品詳情

系列產品

參數	備注	最小	典型	最大	單位
工作電壓范圍			5.0	5.5	V
工作溫度范圍		-20	25	60	℃
工作頻率范圍	CH5		6489.6		MHz
數據速率		850K		6.8M	bps
電流消耗
休眠電流			<100		uA
發射電流	Continues Frame mode		<350		mA
接收電流			107		mA
偵聽接收電流	Low-Power SNIFF mode		72		mA
待機電流	關閉接收且不發送數據		32		mA
發 射參數
發射功率	@VCC=5.0V	-5		27	dBm
發射帶寬（BW)			499.2		MHz
接收參數
接收靈敏度	@850Kbps		-100		dBm
接收靈敏度	@6.8Mbps		-94		dBm

產品特點

遵循IEEE 802.15.4-2020 Standard UWB 以及通訊協議
支持UWB Channel 5（6489.6MHz）
支持8Mbps和850Kbps空中數據速率
多檔發射功率調節，最大發射功率5w
支持 0-1023 字節數據幀長度
1Km超遠距離數據通訊
支持自組網Mesh
支持雙向測距SS-TWR和DS-TWR及定位方案
測距精度小于±10cm
支持多標簽定位。精確的定位計算
靜電保護功能（ESD）

應用領域

大型工業生產人員定位
各種室內定位的場合
煤礦井下定位
醫院醫護人員定位

UWB653PRO接口說明

UWB653Pro模塊上電或復位時，T/R LED位置的紅/藍指示燈將短暫亮起約0.5秒。代表模塊已完成啟動操作。啟動完畢后模塊默認為普通工作模式，可正常處理從USB口輸入的命令以及測距/定位功能和數傳功能。

純數傳模式通過外置 Mode Change 按鍵進行切換：

長按 Mode Change 按鍵約100ms，模塊將開始切換工作模式（進入/退出純數傳模式）。

切換過程中，模塊指示燈將以閃爍方式提示當前切換狀態：

如進入純數傳模式，T/R LED處的紅/藍指示燈將同時連續閃爍3次。
如退出純數傳模式，T/R LED處的紅/藍指示燈將同時連續雙閃3次。

模塊尺寸

UWB653PRO產品詳情圖

型號	協議	功率	頻率（MHz）	空中速率	尺寸	描述
UWB653PRO	IEEE802.15.4-2020	500mW	6489.6	6.8Mbps和850Kbps	25*83.9	UWB650Pro基礎上加上USB轉接板
UWB650Pro	IEEE802.15.4-2020	500mW	6489.6	6.8Mbps和850Kbps	2030.13.1	同UWB650功能兼容，休眠電流uA級
UWB650	IEEE802.15.4-2020	500mW	6489.6	6.8Mbps和850Kbps	20464	雙邊測距，定位，數傳，MESH，ESD
UWB3000F00	IEEE802.15.4-2020	1mW	6489.6和7987.2	6.8Mbps和850Kbps	13.5622.22.3	10CM高精度定位，測距,Arduino
UWB3000F00-X1	IEEE802.15.4-2020	1mW	6489.6和7987.2	6.8Mbps和850Kbps	13.56142.6	可自定義外接天線
UWB3000F27	IEEE802.15.4-2020	500mW	6489.6	6.8Mbps和850Kbps	16.233.883	10CM高精度定位，測距,Arduino
UWB3000Fxx Demo	IEEE802.15.4-2020					UWB3000系列功能測試版
