LoRa1121：FCC/CE認證 sub-GHz和2.4GHz及S頻段(衛星頻段)多頻段通信模塊

參數

測試條件

最小

典型

最大

單位

工作電壓范圍

1.8

3.3

3.6

V

工作溫度范圍

-40

25

85

℃

最大輸入信號

10

dBm

電 流 消 耗

發射電流

@433MHz

<110

mA

@2.4G

<36

mA

接收電流

@3.3V,2.4G

<7

mA

  @3.3v,433MHz

<6

mA

休眠電流

@3.3v

≤1

uA

射頻 參 數

頻率范圍

@433MHz

400

460

MHz

@470MHz

470

510

MHz

@868MHz

850

890

MHz

@915MHz

900

940

MHz

發射功率

@sub-GHz

19

21

dBm

2.4GHz

10

11

dBm

接收靈敏度

BW=62.5KHz,SF=12

@sub-GHz

-142

dBm

BW=125KHz,SF=12

@S頻段

-132

dBm

BW=406KHz,SF=7

@2.4GHz

-129

dBm

頻率誤差

10

ppm

調制速率(@sub-GHz)

@LoRa

0.091

62.5

kpbs

@FSK

0.6

300

kpbs

調制速率

(@S頻段)

@LoRa

0.292

87.5

kpbs

調制速率(@2.4GHz)

@LoRa

0.476

87.5

kpbs

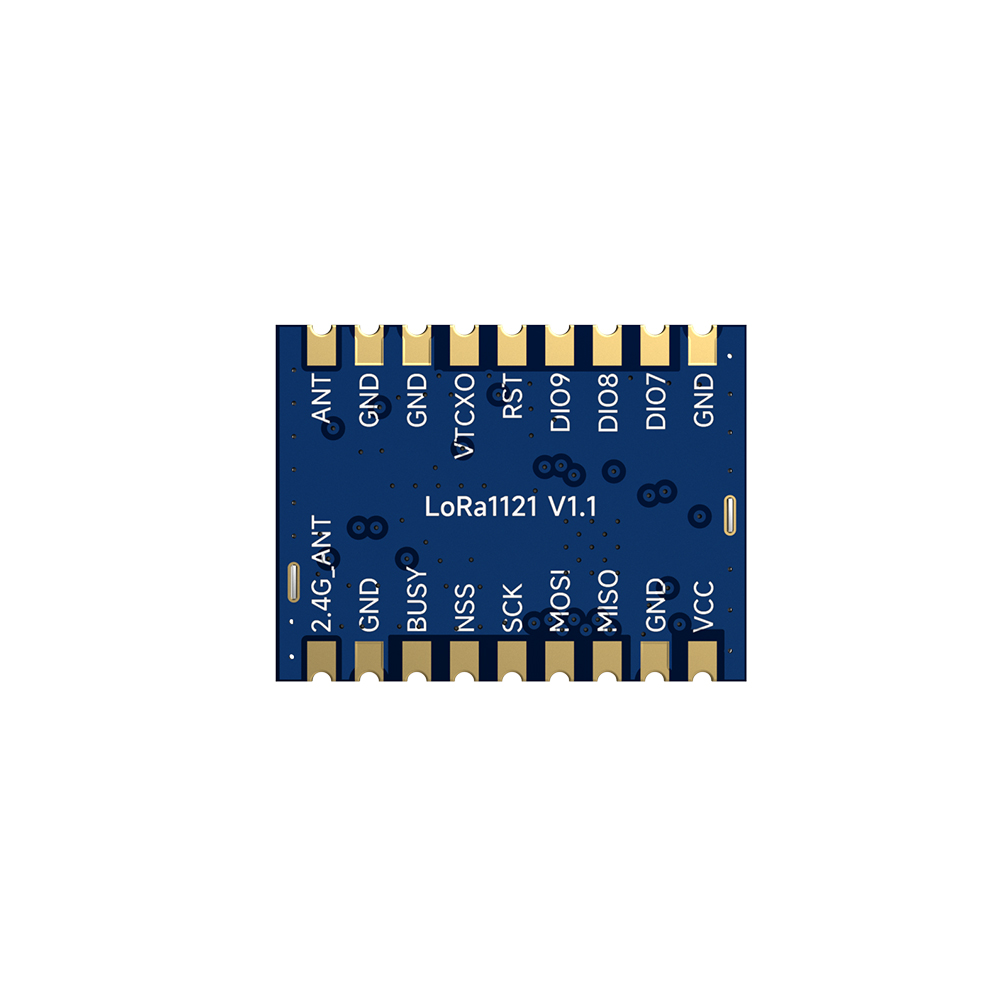

腳位編號

引腳定義

I/O

描  述

1

VCC

接電源正極

2,8，11，12

GND

接電源負極

3

MISO

O

SPI數據輸出

4

MOSI

I

SPI數據輸入

5

SCK

I

SPI時鐘輸入

6

NSS

I

SPI片選輸入

7

BUSY

O

用于狀態指示，詳情查看芯片資料

9

2.4G_ANT

2.4G與S頻段天線接口，外接50歐天線

10

ANTA      ANT

@sub-GHz頻段天線接口，外接50歐天線

13

VTCXO

O

可提供外面TCXO的電源

14

RST

I

復位觸發輸入,具體見芯片規格書

15

DIO9

IO

多用途數字接口，具體見芯片規格書

16

DIO8

IO

多用途數字接口，具體見芯片規格書

17

DIO7

IO

多用途數字接口，具體見芯片規格書
