K-1000C LED 控制系統無線升級方案 —— 基于 LoRa611II 的級聯通信替代技術

K-1000C 是一款 LED 異步控制器，主要用于全彩 LED 燈光系統的離線控制。設備通過讀取 SD 卡中的效果文件驅動燈具，實現動畫或色彩變化效果?？刂破髦С?32–65536 級灰度控制與 Gamma 校正，兼容多種 LED 驅動芯片與控制協議，可驅動點、線、面等多種燈具，并支持多臺控制器級聯，具備 TTL 與 RS-485（DMX）信號輸出，適用于建筑亮化、景觀照明及舞臺燈光等應用場景。

• 在部分應用場景中，傳統有線級聯方式可能存在以下局限：
• 施工布線容易受現場環境限制，工程量較大，系統調整靈活性有限；
• 長期運行中，線纜接頭可能因松動或氧化引發通信故障，增加維護工作量；
• 當系統規模擴展時通常需要重新布線，提高后期改造復雜度；
• 在長距離布線情況下，信號衰減可能增加，對系統穩定性帶來一定影響。

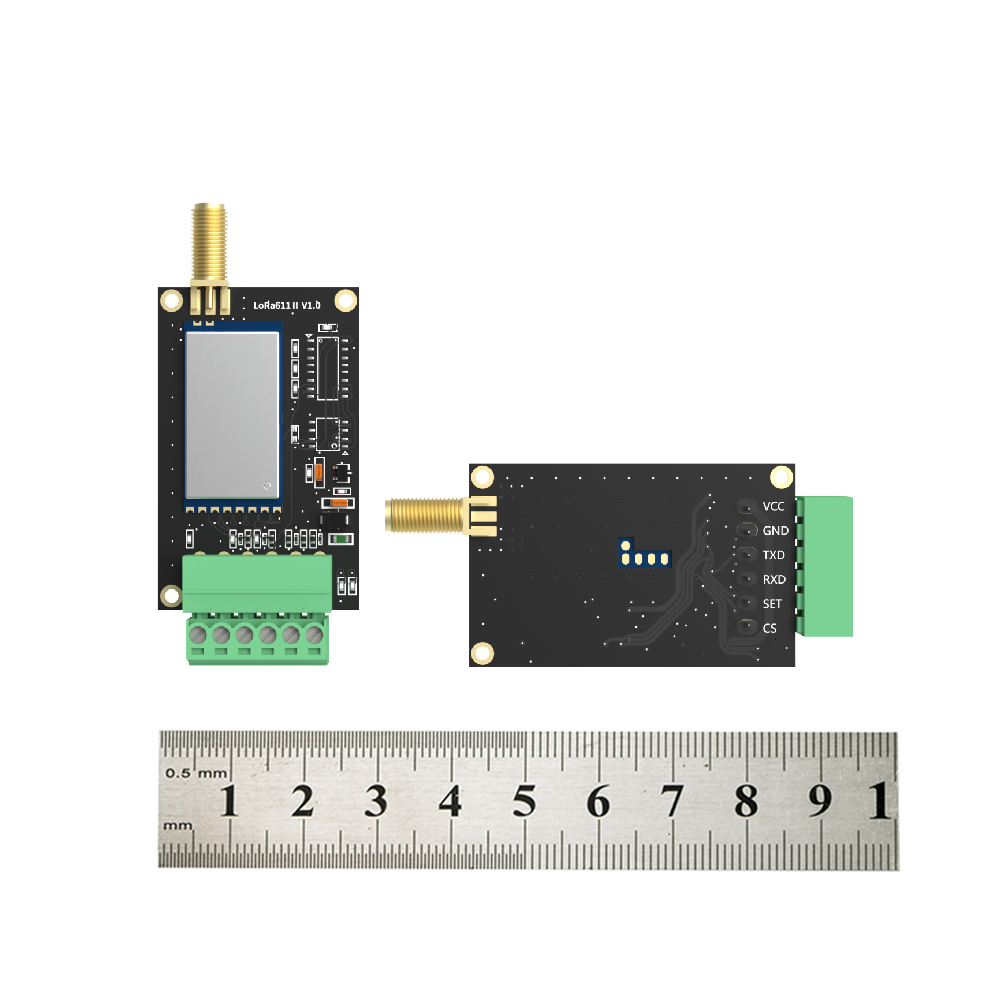

為提升系統部署靈活性，可采用 LoRa611II 無線透傳模塊替代原有級聯線纜，實現控制器與燈具驅動板之間的無線通信。在保持原有控制邏輯結構不變的前提下，將物理連接由有線改為無線鏈路。

解決方案

利用LoRa611II替代原有的級聯線纜，實現控制器與各級燈具驅動板之間的無線通信，在保持原有控制邏輯結構不變的情況下，將物理級聯連接改為無線通信鏈路.

關鍵技術難點與解決方案

在將 K-1000C LED 控制系統由傳統有線級聯升級為無線通信架構的過程中，并不僅僅是簡單增加無線數傳模塊即可實現可靠運行。由于 LED 燈光控制系統對 時序同步、延遲控制以及系統兼容性 具有較高要求，在工程實踐中需要重點解決以下關鍵問題。

時序同步與延遲控制問題

技術難點

在傳統有線級聯方案中，控制信號通過線纜直接傳輸，延遲幾乎可以忽略。而無線通信需要經歷 數據封裝、空中傳輸、接收與解析 等過程，單次通信可能產生 數十毫秒級的延遲。

如果繼續采用原有的 串聯級聯結構，在多級控制器（如三級級聯）的情況下，延遲會逐級累積，可能導致不同區域燈光動畫出現不同步現象，從而影響整體視覺效果。

解決方案:

為解決該問題，本方案對系統通信結構進行了優化設計：

• 拓?fù)浣Y(jié)構優化

將傳統的串聯級聯結構改為 星型網絡拓?fù)洌⊿tar Topology）。主控節點通過無線鏈路同時向各級控制節點發送控制數據，使第 2 級、第 3 級控制器能夠同步接收數據，從而避免多級級聯導致的延遲累積問題。

• 通信速率優化

通過優化 LoRa611II 模塊的通信參數，合理配置 串口波特率與無線空中速率，縮短單次數據傳輸時間，從而減少整體控制延遲，提高多節點燈光動作的一致性。

通過上述優化，在實際工程應用中可有效 提高多區域燈光效果的同步性。

控制接口兼容與安裝復雜度問題

技術難點

K-1000C 控制器的接口設計主要面向傳統有線級聯方案，而 LoRa611II 模塊屬于通用無線數傳模塊。若直接連接，在接口形式、信號連接方式以及現場布線方面都可能增加施工復雜度，不利于工程快速部署。

解決方案

針對該問題，項目中專門設計了 專用轉接板（Adapter Board），用于實現無線模塊與控制器之間的標準化接口對接。

該轉接板主要實現以下功能：

• 實現 LoRa611II 模塊與 K-1000C 控制器接口的電氣適配
• 簡化現場接線方式，減少人工接線錯誤
• 提供標準化接口結構，提高系統集成效率

通過該轉接板，LoRa611II 無線模塊能夠與 K-1000C 控制器實現 穩定可靠的連接，同時降低客戶安裝復雜度，并提升整體項目交付效率。

突出優勢:

部署靈活性：采用星型拓?fù)浜?，主控與各節點之間無需物理連接。真正實現信號跟著燈具走，而不是燈具跟著線纜走。

維護成本：更換燈具或模塊時，無需重新接線和包扎防水膠帶，即換即通，大幅降低高空作業或受限空間內的維修時間。

擴展能力：在無線信號覆蓋范圍內，新增節點無需布線。只需增加一個從模塊并配置好參數，即可無縫并入現有系統，為未來場景升級（如增加燈光分區）預留了極大的彈性空間。

信號質量：LoRa 無線通信具備較強的抗干擾能力，在合適的部署條件下可提供穩定的通信鏈路，保證控制指令的實時性和準確性。

技術總結:

通過對通信拓?fù)浣Y(jié)構優化、傳輸速率調優以及接口適配設計 等關鍵問題的系統性優化，本方案實現了 K-1000C LED 控制系統的無線化升級，并在保持燈光控制邏輯不變的前提下，提高了系統部署靈活性與工程實施效率。
